Name: Machines voor het coachen van dun papier
Brand: Wenzhou Fengming Machinery Co., Ltd.
SKU: FM-TL1020
Price: 931,000.00 USD
Availability: InStock

Huis > producten > Hoge snelheid coater >

Machines voor het coachen van dun papier

High Speed Coater voor dun papier

250 m/min High Speed Coater

1350 mm High Speed Coater

Plaats van herkomst:

China

Merknaam:

FENGMING

Certificering:

Modelnummer:

FM-TL1020

Contacteer ons

Vraag een offerte

Machines voor het coachen van dun papier

Productgegevens

Model nr.:

FM-TL

Max. Webbreedte:

1350 mm

Max. Breedte van de coating:

1350 mm

Max. Unwinder & Rewinder Diameter:

1524mm

Max. Deklaagsnelheid:

250m/min

Droogmethode:

Warmlucht- en IR-drogen

Luchtmeslengte:

1350 mm

Beschermingsmateriaal:

Kunstpapier, kartonpapier, kraftpapier

Dikte van Materiaal:

30-250

Transportpakket:

Houten pallet met filmpakket

Specificatie:

1350 mm

Handelsmerk:

Fengming

Oorsprong:

Zhejiang, China

HS-code:

8420100090

Levering vermogen:

3 sets / maand

Type:

Air Doctor Coater

Gedreven type:

Pneumatische

Automatische rangschikking:

Automatisch

Verpakkingsmateriaal:

Papier

Verpakkingstype:

Deeltjes

Model:

FM-Tl1350

Aanpassing:

Beschikbaar Gepersonaliseerd verzoek

Betaling en verzendvoorwaarden

Min. bestelaantal

Verpakking Details

houten pallet

Levertijd

30 werkdagen

Betalingscondities

T/T, L/C

Levering vermogen

10 sets

Verwante producten

Machine voor het coachen van duplex papier van karton

Krijg Beste Prijs

2400mm Duplex Board Paper Coating Machine, Coated Paper Machine Manufacturer in China met hoge prestaties

Krijg Beste Prijs

FM-TP1450 Plastic-free Coating Machine voor koppen papier verpakking papier

Krijg Beste Prijs

FM-TP1450 aardgas Plasticfree Coating Machine voor gecoat papier

Krijg Beste Prijs

Contacteer ons

86-577-63796999

Contact nu

Productbeschrijving

Machines voor het coachen van dun papier: geavanceerde technologie en groene productie

Beschrijving van de configuratie van de coatingsmachine

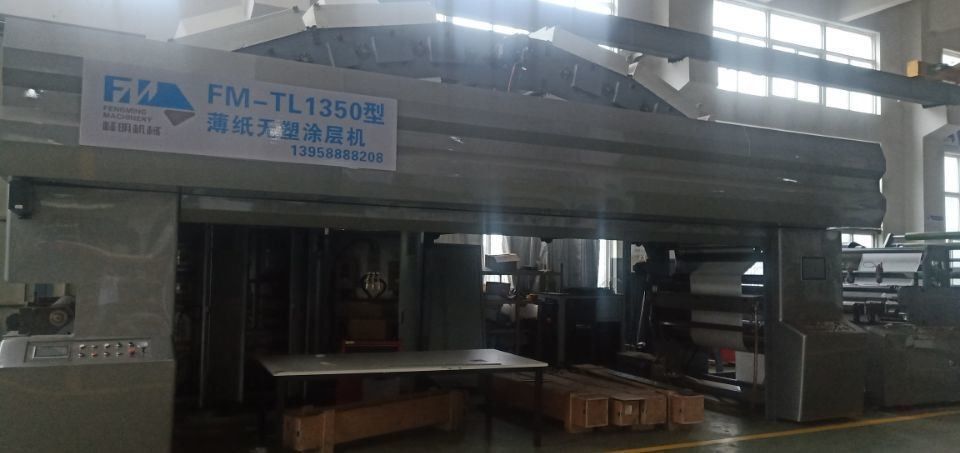

FM-TL1350 is een coatingsmachine met speciale technologie ontwikkeld door Wenzhou Fengming Machinery Co., Ltd.De Commissie is van mening dat de Europese Unie een belangrijke rol moet spelen bij de verwezenlijking van de doelstellingen van de Europese Akte.PE/PLA-laminerend materiaalDeze machine is ontworpen voor dun papier zonder kunststofcoating.en het bovenste deel neemt touchscreen voor mens-machine uitwisselingHet vermogen van de hele machine wordt aangedreven door een frequentiekonversie en een bewegingscontroller. De coating snelheid wordt stapsgewijs aangepast via de man-machine exchange interface.Het droogsysteem heeft een dubbele bediening van temperatuurregeling en snelheidscurvetot pDe Commissie heeft de Commissie verzocht haar verslag in te dienen om een meer beknopte, veilige en gepersonaliseerde ervaring te bieden voor de werking en het onderhoud.

HoofdEelektrischeCop de afbeelding:

PLC:Yaskawa, Japan
Mens-machine-uitwisseling:WIENVIEW
Verwijderings- en loskracht: Danma
Bescherming enDrogenOvenvermogen: Yaskawa, Japan
Feedback systeem:Koyo, Japan
Temperatuurregelsysteem: Omron, Japan
Elektrische apparaten voor laagspanning: Eaton
Stroomregeling: Hanmei

Gehele machineconfiguratie:

Verwijderingssysteem: heeft een automatisch draaiend voedings- en ontwikkelsysteem, ontwikkelsysteem heeft een asynchrone servo-aandrijving, A- en B-assen worden opnieuw geladen door een roterende motor,automatisch snijmechanisme voor het bereiken van snelheids- non-stop lap joint papier.
De spanning gebruikt een frequentieomzetter om een asynchrone servo te bedienen voor actief ontladen.en de ontladingssnelheid wordt gecontroleerd door de frequentieomzetter vector om de hele machine een constante spanning te bereiken.
Het proces gebruikt een EPC-correctieapparaat om de afwijking van het originele papier te corrigeren.

Beschermingsinrichting

De coating adopteert Yaskawa servo om de coating te besturenaniloxrollen voor kwantitatieve coating.
Het lijmtoevoergedeelte wordt bestuurd door een pneumatische diafragmapomp.

Drooggedeelte

Fengming speciaal gebogen dun papierbedekkende oven
De oven is uitgerust met een automatisch papierdraadmechanisme, dat gemakkelijk en snel papier draait en het hoge temperatuurcontact tussen de werknemers en de oven voorkomt.
Het is opmerkelijk dat de unieke structuur van de oven de ernstige krul- en rimpelproblemen na dunne papieren coating effectief kan oplossen.
De doorlooprol in de oven is voorzien van lagers, maar om krassen te verminderen, is een onafhankelijk overroller-aandrijfsysteem speciaal uitgerust.Hierdoor wordt de wrijving van de rol verminderd.
De hele oven is uitgerust met een afvalontladingssysteem voor de uitstoot van uitlaatgassen.
De uitlaat van de oven is voorzien van een luchtkoelsysteem om het oppervlak van het materiaal af te koelen.

COntvangen en trekken.

Dit onderdeel is uitgerust met een kleine trekkracht en een spanningsschommelarm wordt gebruikt voor de compensatie van de snelheidsdeviatie.alleen de tractierol losmaken)
Deze groep is uitgerust met een EPC-correctiesysteem voor ontvangst, dat wordt gebruikt om devervormingDe wikkeling kan beter een vlak eindoppervlak geven.

D. Verwijderingdeel

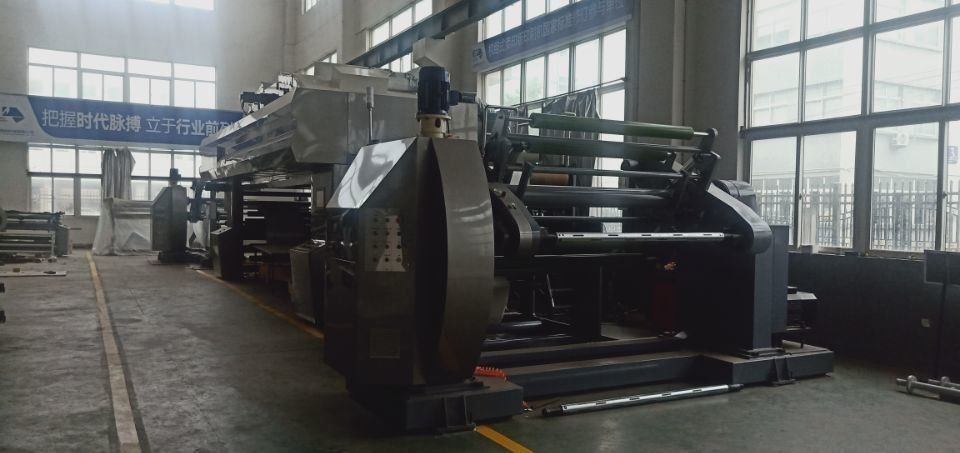

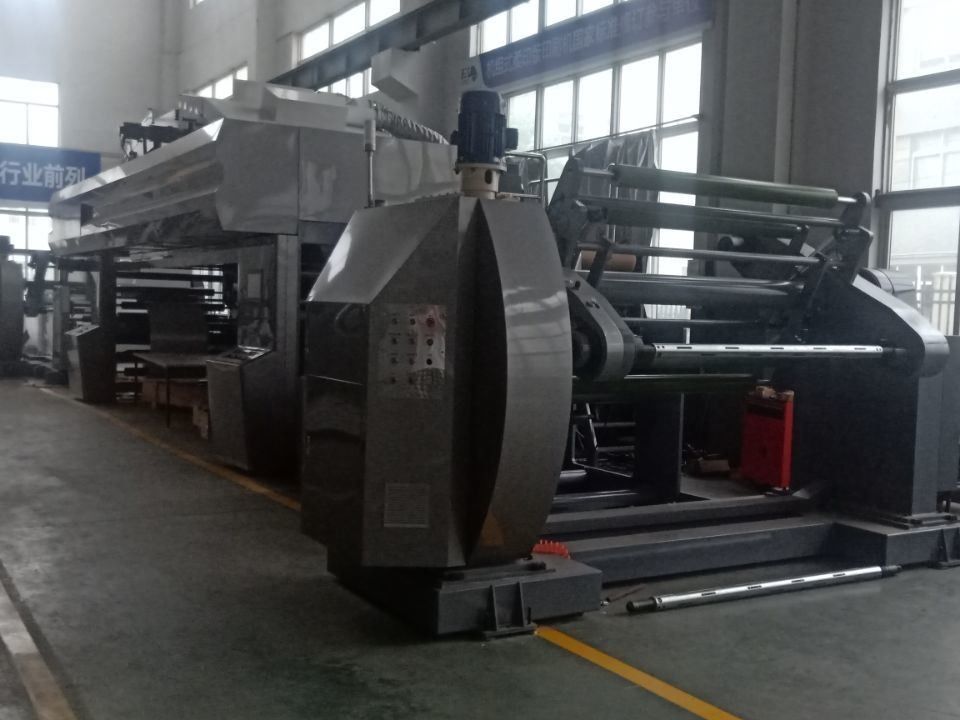

Met behulp van een automatisch rolveranderingsapparaat met roterende A- en B-assen.

1. De terugspoeling maakt gebruik van asynchrone servo-besturing van A- en B-rollen, en de A- en B-rollen kunnen met hoge snelheid worden gewijzigd zonder de machine door het snijmechanisme te stoppen.
2De wikkeling is uitgerust met een automatisch corrigeringssysteem en het papier wordt automatisch gecorrigeerd om de soepele wikkeling van het papier te waarborgen.
3De terugspoeling is voorzien van een snijmechanisme om de willekeurige aanpassing van grote en kleine rollen te realiseren.

E. waterkoeling systeem(dit systeem is optioneel voor klanten op basis van hunVerplichtingen)

Dit systeem kan een efficiënte koelinstallatie bieden na luchtkoeling en vóór het opwikkelen..
Er zijn twee gedwongen koelwaterrolletjes in "S"-type, en de kracht van de waterrolletjes komt van een aparte aandrijvingsmotor.
De energiebron voor de koeling is een onafhankelijke koelingsuitwisselingseenheid met een compressor.

Stroomconfiguratie (299 kW)

A. Vermogen (174,56 kW)

Artikel 1	pc	Kracht	Totaal vermogen
met een vermogen van niet meer dan 50 W	2	30KW	60KW
Verwijderingmet een vermogen van niet meer dan 50 W	2	30KW	60KW
Servomotor voor coating	1	4.4KW	4.4KW
Tractie servomotor	2	4.4KW	8.8KW
Roterende motor	2	4KW	8KW
Snijmotor	1	1.1KW	1.1KW
Papier door motor	1	0.75KW	0.75KW
motor van de blazer	7	2.2KW	15.4KW
Motor voor het opvullen van water	1	0.75KW	0.75KW
Koelrolmotor	1	3.7KW	3.7KW
Waterkoeler	1	11KW	11KW
Waterpomp	2	0.33KW	0.66KW

B. Verwarmingssysteem:(120 kW)

Artikel 1	pc	Kracht	Totaal vermogen
Airblower1,2,3,4,5)	5	24KW	120KW

IR(Facultatief)	7	18 kW	126 kW

C. andere 1 kW

Let op dat:
De energie-statistieken zijn het ontwerp en het geïnstalleerde vermogen. Het werkvermogen van het energiesysteem is in principe de helft van het geïnstalleerde vermogen. Het verwarmingsvermogen is de ingestelde waarde van het werkelijke werk.vanwege het verschil in instellingsparameters en werkingssnelheid, is het werkelijke stroomverbruik afhankelijk van het gebruik.
Deze configuratie-tabel en beschrijving zijn uitsluitend ter referentie.
